新型柔性防水套管的研制与应用

[来源:http://www.gysyd.com/]    [日期:2016-01-21 09:31]    [热度:]
  文章介绍了一种新型的柔性防水套管,与传统防水套管相比,该种防水套管可以保证管路振动时的密封效果,同时也加强了管道穿墙的防水效果。解决了传统套管与管道之间会有漏水、套管与墙壁之间也易漏水和密封难的问题,取得了良好的实施效果。

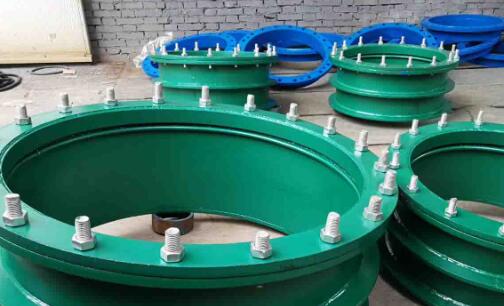

柔性防水套管
  给排水系统中管道的套管可分为普通套管和防水套管。普通套管比使用的管道粗2~4cm,固定在墙体或板内,管道从套管中穿过;防水套管就是在套管与管道之间用材料封堵起到密封效果。防水套管一般在做水池的时候使用,它是管道通向水池的通道。普通套管很难密封,从而在套管与管道之间会有漏水、套管与堵壁之间也易漏水,而防水套管虽然解决了套管与墙壁之间的漏水,但还不能解决套管与管道之间的密封。为解决上述问题,在现有的防水套管基础上,巩义远大供水成功研制出一种新型的柔性防水套管,可以满足管路振动时的密封效果,同时也加强管道穿墙的防水效果。
新型防水套管的基本构造
  针对已有技术密封性不足的问题,给出一种既能解决套管与墙壁之间的漏水,又能解决套管与管道之间密封问题且结构简单、成本低的柔性防水套管,其本质是一种给排水系统用于墙体处的五金管件。
  在穿墙管道外部套有一个钢套管组合,该钢套管组合是在一个钢套管外径上的一端头部焊接一带螺杆的法兰并于中部焊接至少一个翼环,在其另一端头部焊接一个固定法兰,在钢套管的内表面上设置2个挡圈。防水套管内部的两个挡圈用于套在穿墙管道上,而通过中部焊接的翼环浇筑并固定在墙体结构中。其中带螺杆的法兰与墙体的内墙面贴合,固定法兰与墙体的外墙面贴合,穿墙管道与钢套管之间在挡圈左侧设有密封胶圈,在挡圈右侧用柔性密封材料进行充填并用密封膏将穿墙管道和固定法兰之间的间隙进行密封,带螺杆的法兰通过螺杆和螺母连接一个套在穿墙管道卜的活动压盖。
  活动压盖由活动法兰焊接顶压套管构成。顶压套管的右端处在钢套管组合在穿墙管道之间且端头与密封胶圈贴合连接。通过使用该种活动压盖,可以使其在穿墙管道上具有一个直线运动轨迹,通过螺母的旋紧,可以改变对密封胶圈的压紧度,使密封性更好。
